?隨著工業的發展，許多工業企業存在著各種職業病危害，其中噪聲危害尤為突出。為了減少噪聲對周?chē)h(huán)境的污染，提高工作效率，維護生產者的身體健康，有必要對冷卻塔噪聲進行控制。在眾多噪聲源中，工業冷卻塔噪聲一直是噪聲治理的難點。本文通過某單位工程實例介紹了工業冷卻塔噪聲治理方案，并進行了現場測試。

?某公司現有工業冷卻塔三座，主要用于制氧機冷卻水循環利用。其平面位置如圖1所示。其中1#、2#冷卻塔分別由3座冷卻塔組成，單臺冷卻水能力為500t/h。 3#冷卻塔由4座冷卻塔組成，單臺冷卻水量900t/h。 1#、2#、3#冷卻塔總冷卻水量為6600t/h。冷卻塔采用機械通風，風機安裝在冷卻塔上部。 2002年7月10日，有關監測部門對廠界噪聲進行了測量。監測結果為：廠界噪聲白天值為68.7dB(A)，夜間值為62.3dB(A)。 《工業企業廠界噪聲標準》（GB12348-90）規定，工業區域噪聲必須符合Ⅲ類標準要求，即廠界噪聲值不得超過65dB(A)。白天和夜間值均不超過55dB(A)。根據該標準，該單位廠界噪聲白天和夜間均超過國家標準要求，需進行控制。

冷卻塔平面位置圖

? 冷卻塔正常運行時產生的噪聲包括濺水噪聲和風機噪聲、電機噪聲、循環水泵噪聲、水管道振動輻射噪聲等。其中，濺水噪聲、風機噪聲、冷卻塔的電機噪聲和電機噪聲是主要噪聲源。

?水花噪聲由兩種不同的噪聲機制產生：一種是水滴撞擊水面時發出的尖銳脈沖噪聲；另一種是水滴撞擊水面時發出的尖銳脈沖噪聲；另一種是水滴撞擊水面時發出的尖銳脈沖噪聲。另一種是水滴產生的氣泡體積脈動輻射的噪聲。

由于冷卻塔塔體隔音能力強，塔體輻射的飛濺噪聲可以忽略不計，只需考慮進風口輻射的飛濺噪聲。由于冷卻塔內水流的落差高度較大，水滴的飛濺速度和動能較高，導致飛濺噪聲較大。距進風口1m處測量，噪聲為83.2dB(A)。值得注意的是，冷卻塔的進風面積很大。 1#、2#冷卻塔每側進風面積為70.2m2，3#冷卻塔每側進風面積為93.6m2。飛濺噪聲沿表面聲源方向。由于外界輻射，噪聲隨著傳播距離的增加而衰減，濺水噪聲成為廠界噪聲的主要噪聲源。

?獲勝噪聲是氣動噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風扇葉片旋轉時周期性地吹向空氣而產生的氣體壓力脈動噪聲；紊流噪聲主要是風扇葉片旋轉時附著在葉片上的空氣不斷滑入渦流而產生的噪聲。冷卻塔風機噪聲主要是紊流噪聲。

由于本工程冷卻塔風機葉輪直徑大于4m，風機葉輪葉尖線速度較大，因此噪聲較大。由于條件限制，無法進行現場實測（實測需要在冷卻塔風機上方45°方向進行）。根據相關經驗估算，噪音應在86dB(A)左右。風機噪聲具有低頻特性，且氣流含水量較高，控制難度較大。另外，冷卻塔風機位于冷卻塔頂部，風機噪聲對遠處噪聲的影響比對近處噪聲的影響更大。因此，冷卻塔周?chē)闹饕惺苁菫R水噪聲，但不能由此判斷冷卻塔風機噪聲對廠界噪聲沒有影響。其影響程度需要進一步衡量和分析。

? 風機和水泵都需要配備電機。電機噪聲主要包括轉子動平衡不良引起的旋轉噪聲、轉子切割磁場引起的電磁噪聲、冷卻風扇的氣動噪聲、軸承摩擦引起的機械噪聲等。

風渦輪電機露天安裝在塔頂，距其1m處測得噪聲為73.2dB(A)。其他噪聲源治理后，電機噪聲對夜間廠界噪聲標準的達標仍有一定影響，需要進一步治理。

經過對機組噪聲現狀監測數據分析和經濟技術比較，決定采用“一次設計、逐步實施”的噪聲控制方案。

? （1）在3側集水盤上方空間布置三層吸聲墊# 工廠邊界附近的冷卻塔。消音墊應滿足有效降低飛濺噪音且不妨礙水冷效果、耐用且易于更換的要求。

?（2）2#冷卻塔東側兩臺機組北側集水盤上方空間布置三層吸音墊。

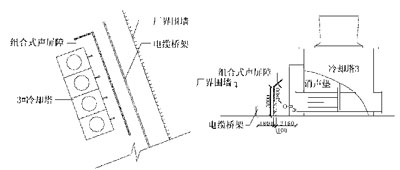

?（3）3#冷卻塔、2#冷卻塔靠近廠界一側設置組合隔聲屏障。聲屏障的位置如圖2所示，聲屏障下部設有吸聲百葉，以方便進氣，并保證循環水的冷卻需求。由于吸音百葉是在露天使用的，因此應具有良好的耐候性。另外，為了保證進風量，減少進風阻力，消聲百葉應有足夠的通風面積和合理的形狀。聲屏障上部做成“И”形，以降低屏障高度。屏障內襯有吸音材料，以進一步改善隔音效果。除了考慮降噪的需要外，還必須設置聲屏障，以免干擾冷卻塔的運行和相鄰電纜橋架的日常管理和維護。

冷卻塔聲屏障安裝位置圖

? （1）1#冷卻塔東側兩臺機組上方空間布置三層吸聲墊，共四個集水盤。

?（2）2#冷卻塔東側兩臺機組南側集水盤上方空間布置三層吸音墊。

? （3）在靠近廠界一側增設組合聲屏障。

?? （1）在1#、2#、3#冷卻塔剩余8個集水盤上方空間布置兩層吸聲墊。

? （2）1#、2#、3#冷卻塔共10臺風機加裝片式電阻式消聲器。由于降噪要求不高，消聲器設計高度為1.2m。

?(3)給風扇電機加裝半隔音罩。

?采取上述控制措施后，冷卻塔噪聲得到了有效控制。檢測結果表明，廠界噪聲指標已控制在國家標準以?xún)?nèi)，減少了冷卻塔對廠區造成的噪聲污染。冷卻塔噪聲控制表明，工業冷卻塔的飛濺噪聲應成為噪聲控制的重點。
